1. Allgemeine Beschreibung
Der DTT433-RF besteht aus zwei Einheiten: einem Sender (DTT433-TX) und einem Empfänger (DTT433-RX). Das System ermöglicht die kabellose Übertragung von bis zu vier analogen 0–10V-Signalen über eine Entfernung von bis zu 5.000 Metern – absolut zuverlässig, störungsarm und mit hoher Präzision.
Der DTT433-TX ist ein kompakter, drahtloser Analogsensor-Sender zur Erfassung und Übertragung von bis zu vier Spannungssignalen. Die analogen Eingangswerte werden mit einem hochauflösenden 16-Bit-ADC gemessen, digital aufbereitet und über ein nRF24L01+ Funkmodul zuverlässig im 2,4-GHz-Band übertragen.
Das Gerät DTT433-RX ist ein drahtloser Vierkanal-Analogempfänger, der über ein NRF24L01+ Funkmodul Signale vom DTT433-TX empfängt. Die empfangenen Werte werden über einen DAC in analoge Spannungen (0–10 V) umgesetzt.
Jedes Adapter-Paar arbeitet über einen eigenen Funkkanal. Dadurch können bis zu 125 Paare gleichzeitig im selben Raum betrieben werden – ohne Interferenzen.
2. Technische Daten

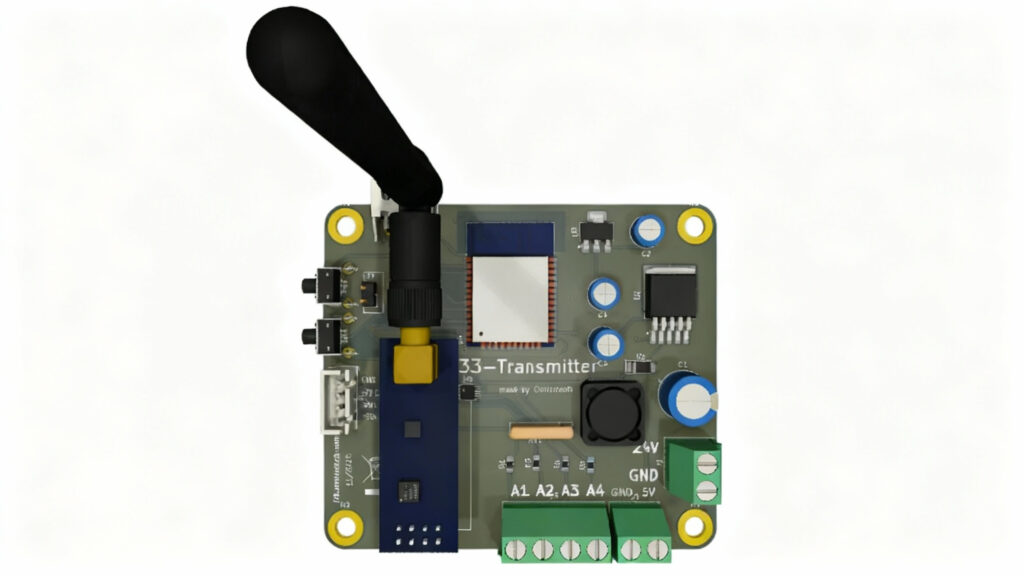

DTT433-TX Transmitter
Sender – DTT433-TX
| Parameter | Wert |
|---|---|
| Versorgungsspannung | 0–24 V DC |
| Eingangssignal | 0–10 V analog |
| Anzahl Kanäle | 4 |
| Genauigkeit | 0,001 V |
| Temperaturbereich | −30°C … +70°C |
| Abmessungen | 70 × 80 × 20 mm |
| Antennenvarianten | E01-2G4M27D oder E01-ML01DP5 |
| Max. Reichweite | 5000 m / 1000 m /100 m (Freie Luft) |
| Arbeitsfrequenz | 2400–2525 MHz |
| Datenrate | 250 kbps (Standard) |
| Sendeleistung | Siehe Antenne |
| Empfangsempfindlichkeit: | –99 dBm |

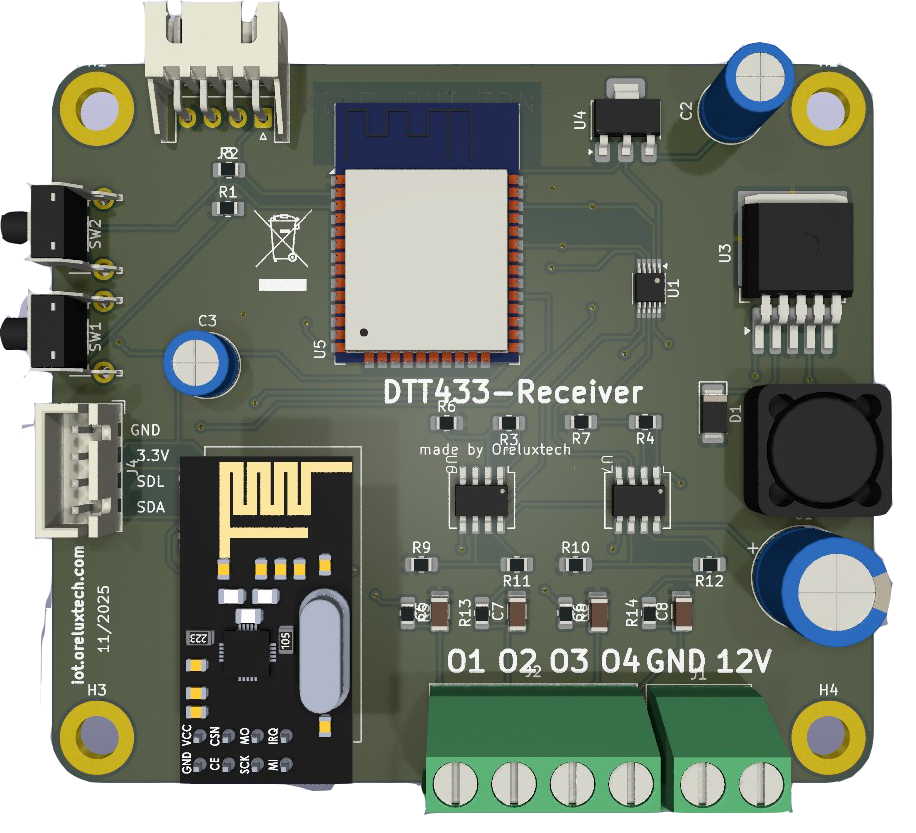

DTT433-RX Receiver
Empfänger – DTT433-RX
| Parameter | Wert |
|---|---|
| Versorgungsspannung | 12 V DC |
| Ausgangssignal | 0–10 V analog (identisch zum Sender) |
| Anzahl Kanäle | 4 |
| Genauigkeit | 0,001 V |
| Temperaturbereich | −30°C … +70°C |
| Abmessungen | 70 × 80 × 20 mm |
| Antennenvarianten | E01-2G4M27D oder E01-ML01DP5 |
| Max. Reichweite | 5000 m / 1000 m / 100 m (Freie Luft) |
| Arbeitsfrequenz | 2400–2525 MHz |
| Datenrate | 250 kbps (Standard) |
| Sendeleistung | Siehe Antenne |
| Empfangsempfindlichkeit: | –99 dBm |

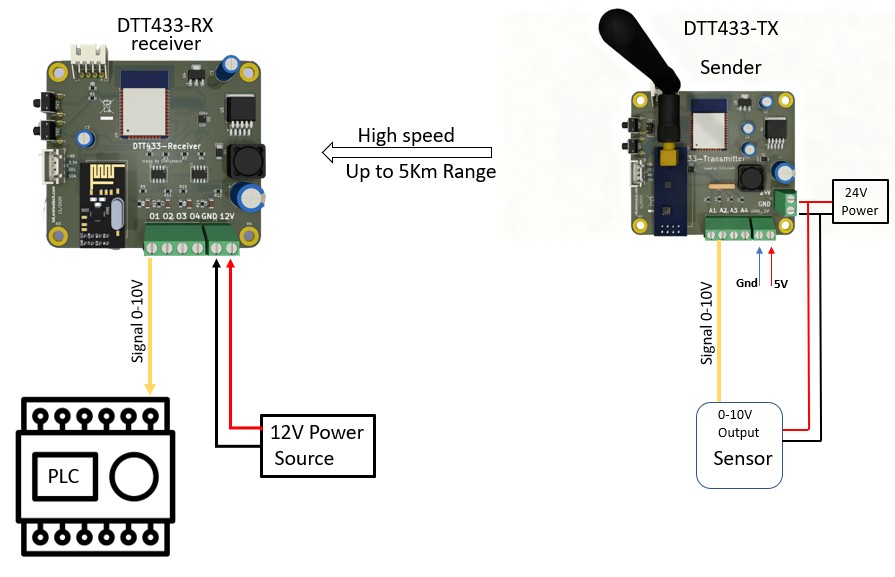

3.Anschlussplan – Inbetriebnahme
Um das Gerät korrekt in Betrieb zu nehmen, gehen Sie bitte schrittweise gemäß dem Anschlussdiagramm vor:
- Antenne anschließen
Stecken Sie die Antenne fest auf den vorgesehenen Anschluss.
Achten Sie auf die Ausrichtung der Antenne, da die Signalstärke stark vom verwendeten Antennentyp und der Position abhängt. - Eingänge und Ausgänge anschließen
Verbinden Sie die analogen Eingänge (Sender) sowie die analogen Ausgänge (Empfänger) gemäß dem Anschlussplan.
Achten Sie auf korrekte Polarität und gemeinsame Masse (GND). - Spannungsversorgung anschließen
Schließen Sie anschließend die Versorgungsspannung an das Gerät an. - ⚠️ Wichtiger Hinweis zur Versorgungsspannung (Receiver)
- Der Receiver muss mit exakt 12 V DC versorgt werden
- Die Stromversorgung muss mindestens 500 mA liefern
Eine unzureichende oder falsche Versorgung kann zu Fehlfunktionen führen.
- ⚠️ Wichtiger Hinweis zu den Analogausgängen
- An die Analogausgänge darf kein Verbraucher mit mehr als 20 mA angeschlossen werden
- Die Ausgänge sind reine Steuersignale, keine Leistungsanschlüsse
Bei höherem Strombedarf ist ein externer Verstärker erforderlich.
- 5V Anschluss am Sender (optional)
Der 5 V Anschluss am Sender kann zur Versorgung externer Sensoren verwendet werden.- Maximaler Strom: 50 mA
- Nur für Sensoren mit geringem Strombedarf geeignet
- Empfohlene Antennentypen
In der Regel werden folgende Antennen verwendet:- E01-2G4M27D
- E01-ML01DP5
Diese Antennen sind für den Einsatz mit nRF24L01-kompatibler Funktechnik ausgelegt und sorgen für eine stabile und zuverlässige Funkverbindung.
4. DTT433-TX – Hinweise zum Signaleingang
Zulässige Eingangssignale
- Nur analoge Spannungen
- Typisch: 0–10 V
Was unbedingt zu beachten ist
- Keine Stromsignale anschließen (z. B. 4–20 mA)
- Keine Fremdspannung auf Masse legen
- Masse (GND) des Sensors und des DTT433-TX muss verbunden sein
- Eingang ist ein Mess-Eingang, kein Leistungseingang
⚠️ Warnung
Zu hohe Eingangsspannungen können zu Fehlmessungen oder dauerhaften Schäden führen.
5. DTT433-TX – LED-Status (Diagnose)
LED aus
- Funkverbindung aktiv
- Daten werden erfolgreich übertragen
LED blinkt
- Funkübertragung fehlgeschlagen oder schlechte Verbindung
Mögliche Ursachen:
- Empfänger nicht eingeschaltet
- Zu große Entfernung
- Falsche Funk-Einstellungen falsche Antenne
- Starke Funkstörungen (WLAN, Metall, Schaltnetzteile)
6. DTT433-TX – Displayanzeige
Das Display (falls vorhanden) zeigt:
- Aktuelle Eingangsspannungen
- Gerätestatus
- Funkstatus
Wenn Werte nicht aktualisiert werden:
- Eingangssignal prüfen
- LED-Status beachten
- Funkverbindung prüfen
7. DTT433-RX – Analogausgänge (0–10 V)
Ausgangssignal
- Jeder Kanal liefert ein 0–10 V Analogsignal
- Entspricht dem gesendeten Wert vom DTT433-TX
Versorgungsspannung
- Der Empfänger wird typischerweise mit 12 V versorgt
- Diese Spannung ist nicht der Analogausgang!
⚠️Wichtiger Hinweis zum Analogausgang
Der Analogausgang ist ein Steuersignal, kein Leistungsanschluss.
Was erlaubt ist
- SPS-Analogeingänge
- Steuer- und Regelelektronik
- Messgeräte
Was nicht erlaubt ist
- Relais
- Motoren
- Magnetventile
- Lampen
- Direkte Lasten
Maximaler Ausgangsstrom
- Typisch max. 5–10 mA pro Kanal
⚠️ Achtung
Ein zu hoher Strom kann:
- falsche Spannungswerte verursachen
- den Ausgang dauerhaft beschädigen
➡️ Bei höheren Lasten muss ein externer Signalverstärker verwendet werden.
8.Verhalten bei Funkunterbrechung
Wenn keine Funkdaten empfangen werden:
- Der Empfänger erkennt den Funkverlust
- Je nach Einstellung:
- letzter Wert bleibt erhalten oder
- Ausgang geht automatisch auf 0 V (Standard)
Dies schützt nachgeschaltete Systeme vor Fehlwerten.
9. Funkreichweite – was beeinflusst sie?
Positive Einflüsse
- Freie Sicht zwischen TX und RX
- Hochwertige, passende Antennen 12 dBi oder mehr
- Senkrechte Antennenausrichtung
Negative Einflüsse
- Metallgehäuse
- Betonwände
- Schaltnetzteile
- WLAN-Router
- Elektromotoren
Typische Reichweite
- Innenräume: ca. 10–30 m
- Freifeld: deutlich größer (abhängig von Umgebung)
- Um die +1 Km zu erreichen, muss mindesten eine 12 dBi Antenne bei Sender und Empfänger vorhanden sein
Antennen-Hinweise (sehr wichtig)
- Nur 2,4-GHz-Antennen verwenden
- Antenne nicht kürzen (Standard wird oft 3dBi Antenne mitgeliefert)
- Antenne nicht direkt an Metall montieren
- Koaxkabel möglichst kurzhalten
Eine falsche Antenne ist die häufigste Ursache für Funkprobleme.
